該礦車無線充電器是一款基于電磁感應技術，可以為 50V 直流用電設備非接觸式充供電，用電設備可以是使用鋰電池、鉛酸電池的電器裝置等。供電過程 中礦車與電源之間無需導線連接，無需人為干預，裝置可自動完成認證、充電啟動、充電停止，提高了礦車充電的安全性與便捷性。
該礦車無線充電器輸入 AC 380V、50Hz 的三相電，額定輸出功率可達3.6KW。除去電磁耦合部分，系統能量變換整體效率大于 85%。額定充電電壓為 [40Vdc,60Vdc]，額定充電電流為 60A。
該礦車無線充電器由發射控制器、發射線圈、接收控制器、接收線圈四個部分組成。

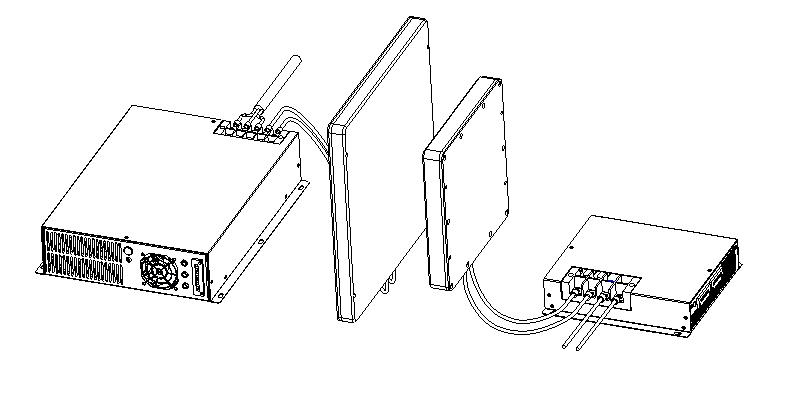

圖1. 礦車無線充電器產品示意圖
2.1 發射控制器
發射控制器使用冷軋板噴涂外殼 ，輸入 AC 380V 給發射控制器供電 ，發射機箱外置 LED 指示燈 ，輸出線束 2 根 ，通過OT端子與發射線圈連接。

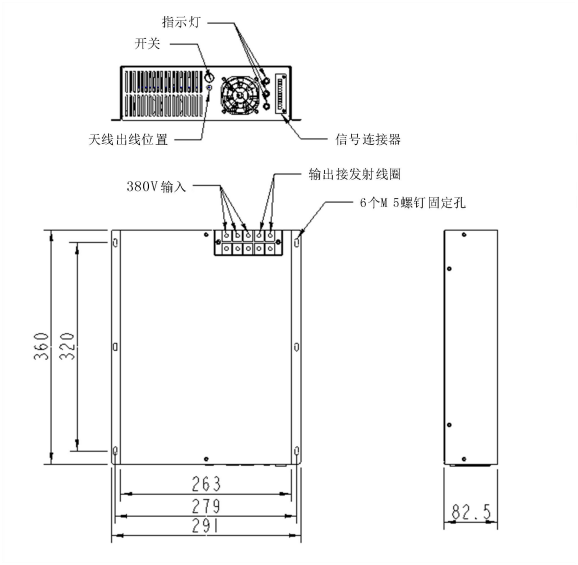

圖2. 發射控制器尺寸及接口說明

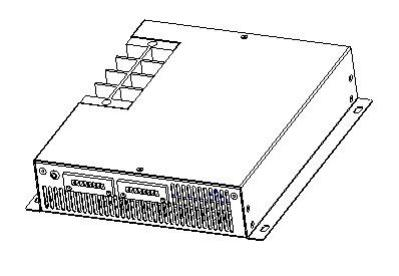

圖 3. 發射控制器外形圖
2.2 發射線圈
發射線圈外殼采用高強度、高耐溫塑制材料 ，防水式結構設計 ，輸入線 2 根 ， 通過OT端子與發射機箱連接 。 有標識的一面為耦合區域 。 線圈外形尺寸為 300mm*500mm*21.48mm。 圖4所示的面為耦合面。

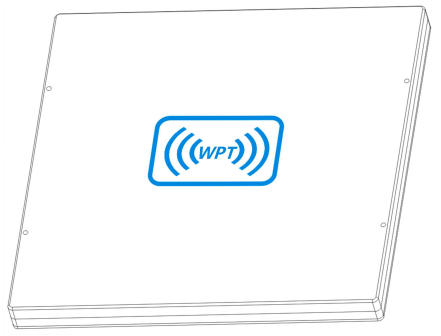

圖 4. 發射線圈外形圖
2.3 接收控制器
接收控制器機箱使用鐵質外殼 ，輸入線束 2 根 ，與接收線圈連接。輸出線束 2 根接用戶電池或者用電設備 ，紅色為正極 ，黑為負極。

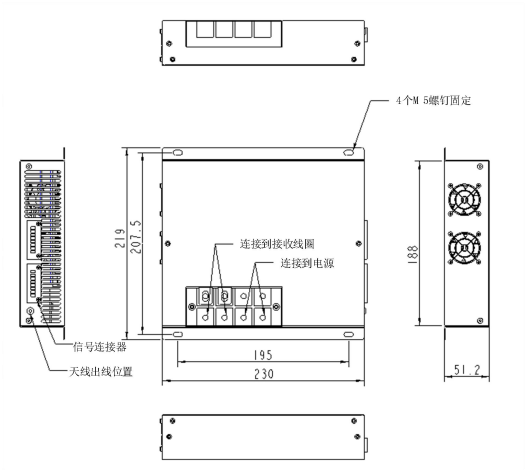

圖 5. 接收控制器尺寸及接口說明
圖 6. 接收控制器外形圖
2.4 接收線圈
接收線圈外殼采用高強度、高耐溫塑制材料 ，防水式結構設計 ，輸出線 2 根 ， 通過供電航插與接收機箱連接 ，不區分順序可任意連接。有標識的一面為耦合區域。線 圈外形尺寸為 300mm*500mm*18.55mm。 圖7所示的面為耦合面。

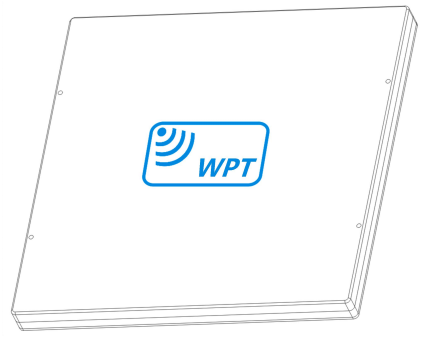

圖 7. 接收線圈外形圖
|
技術指標 |
參數 |
|
輸出功率 |
3.6KW |
|
輸入電壓 |
AC 380V 三相 |
|
輸入頻率 |
50Hz |
|
額定輸出電壓 |
40-60V |
|
額定輸出電流 |
60A |
|
穩流精度 |
± 3% |
|
垂直傳輸距離 |
50mm~70mm |
|
X 方向偏移 |
50mm Max. |
|
負載類型 |
鉛酸/鋰電池 |
|
電池容量 |
/ |
|
充電效率 |
85% (三相輸入到直流輸出) |
|
發射線圈尺寸 |
300 *500 *21.48mm |
|
發射控制器尺寸 |
360*291*82.5mm |
|
發射總成重量 |
＜10kg |
|
接收線圈尺寸 |
300 *500 *18.55mm |
|
接收控制器尺寸 |
230*219*51.2mm |
|
接收總成重量 |
＜10kg |
|
隔磁保護 |
有 |
|
通訊方式和頻率 |
無線傳輸/2.4GHz |
|
通信協議 |
/ |
|
充電方式 |
非接觸式充電 |
|
防塵等級 |
IP65 |
|
運行環境溫度 |
-15℃ - +45℃ |
|
特殊要求 |
有狀態顯示和故障提示 |
